燈具在空間各個方向上的發光強度通常都不一樣，我們可以使用分布式光度計把燈具發光強度在空間分布的數據記錄下來，再將數據導入到坐標系，就可以得到光強分布曲線，也就是我們通常所說的配光曲線。
為了便于對各種照明燈具的光分布特性進行比較，統一規定以光通量為1000流明（lm）的假想光源來提供光強分布數據。因此，實際光強應是測光資料提供的光強值乘以光源實際光通量與1000之比。圖1為常見測光平面的配光曲線。

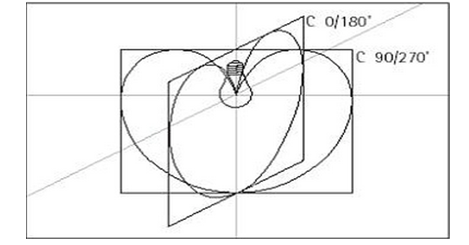

圖1 常見測光平面的配光曲線
配光曲線的定義：配光曲線其實就是表示一個燈具或光源發射出的光在空間中的分布情況。它可以記錄燈具在各個方向上的光強以及燈具的光通量、光源數量、功率、功率因數、尺寸、效率、制造商、型號等參數信息。
配光曲線按對稱性質通常分為：軸向對稱、對稱和非對稱。
軸向對稱：又被稱為旋轉對稱，指各個方向上的配光曲線都是基本對稱的，一般的筒燈、工礦燈都是這樣的配光，通過燈具軸線取任一平面，以該平面內的光強分布曲線來表明照明燈具在整個空間的分布。
對稱：當燈具C0°和C180°剖面與C90°和C270°剖面配光對稱時，此配光曲線稱為對稱配光。
非對稱：就是指C0°- 180°和C90°- 270°任意一個剖面配光不對稱的情況，至少要用C0°、C90°兩個平面的光強分布說明非對稱燈具的空間配光。
介紹完定義和分類，下面我們來看點實在的東西——支架的配光曲線如圖2。

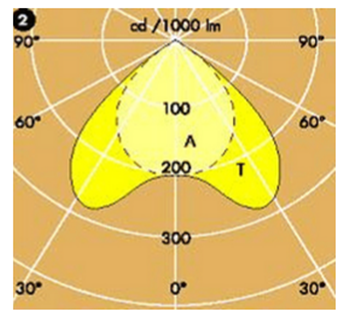

圖2 配光曲線圖（T = C0°-180° A = C90°-270°）
這是我們最為常見的極坐標配光曲線圖。注意注釋：T = C0°-180° A = C90°-270°；C表示水平面的角度（立體角是由水平和垂直2個角度組成），0°-180°組成了一個剖面。T表示光在C0°-180°剖面上（垂直于燈管方向）的分布情況。同理A表示光在C90°-270°剖面上的分布情況。
繼續看看這每條曲線是如何來的。如圖3，極坐標圖的原點（同心圓圓心處）為燈具發光面的中心；每個同心圓表示一個光強值，越靠外圈光強越大；圖中的各個角度值就是該剖面上的垂直角度；向下方向被定義為0°，這樣做是為了方便在不同燈具間進行配光比較。

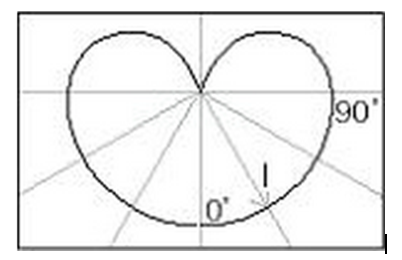

圖3
下圖4其實就是等照度曲線圖，就是用曲線把照度相同的點連接起來，相信這個圖很容易理解，注意這里同樣是千流明的等照度曲線圖。
圖4 等照度曲線圖
-
