這與叫交流電壓值的說法有關系。我們通常情況下說的是380V/220V交流電壓，可是這個電壓是有效值，而不是交流電壓的峰值。

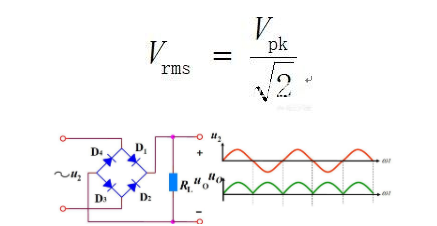

比如說，通過橋式電路將220V交流電源整流為脈沖直流，濾波電容器的電壓值為空載交流電源的峰值電壓。

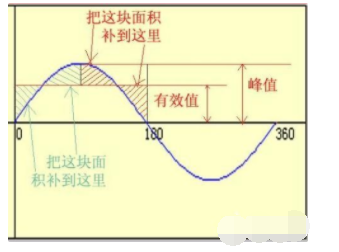

交流電壓的有效值是轉換為等效方波的正弦波的幅度。

Vrms是交流電的有效值，Vpk是交流電的峰值。

計算后即可獲得結果：

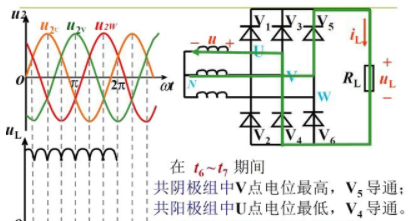

讓我們了解一下對三相橋式整流器進行接線后獲得的直流電波形圖：

可是，在實際應用中，是需要帶負載的，因此通常情況下需要計算整流后獲得的直流有效值。計算方法與三相電源的有效電壓相同，計算平均電壓。

這是因為，在用電容器對正弦交流電壓進行整流和濾波后，它是有效值的√2倍或1.4倍，是空載時交流電壓的最大值(峰值)。

接下來是對全波整流濾波器仿真電路和波形的簡要分析。

圖中的電源是正弦交流電壓源。為了直觀，簡便地計算，設定電壓參數的有效值為100V，但最大值也稱為峰值√乘以100V的有效值的2倍。即100x√2=100x1.414=141.4(V)。用二極管進行全波整流后，以100Hz的頻率獲得左側的脈動DC電壓波形。

    此時，使用數字萬用表的DC電壓文件，測得的負載電阻兩端的電壓既不是141.4V，也不是100V，可是此波形一個周期的平均值是100×2√。2/π≈90V。僅當開關k閉合且連接47uF濾波電容器時，負載電阻兩端才能獲得紋波較小的直流電壓，如右圖所示。此時，電壓值幾乎等于正弦交流電壓的最大值(峰值)，即100x1.414=141.4V，這在用數字萬用表測量時非常接近該值。
