本軟件應用文章涉及采用RIGOL的儀器進行FM信號生成和數據分析。將采用任意波形發生器來產生信號，并采用頻譜波形分析儀來顯示，調制和數據分析結果波形。

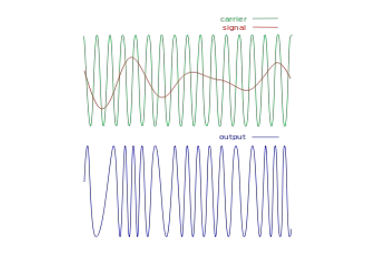

FM傳輸由一個波組成，該波的頻率相對于輸入信號進行了調制或更改。要是輸入信號頻率改變，則載波頻率也改變。調制信號會影響FM偏差。總偏差是調制信號的頻率和幅度的函數。
在本演示中，我們將采用任意波形發生器來創建FM信號。FM信號將通過音頻源進行調制。該信號將從發生器的輸出通過天線傳輸到頻譜分析儀的輸入。在那里，信號將顯示在頻譜分析儀上，經過幅度調制并通過儀器的內部揚聲器播放。
1.具有幅度調制功能的頻譜分析儀：RigolDSA800，1000和1000A系列頻譜分析儀均支持此功能。該演示將采用DSA-1030A，但過程基本相同。
2.任意波形發生器：Rigol的DG4000系列非常適合該實驗。在本演示中，我們采用DG4162160MHz模型。
3.帶有耳機插孔的音樂源。在此演示中，我們將采用帶有音樂源的手機。
4.從音樂源到BNC電纜的適配器電纜。在本演示中，我們通過將3.5mm音頻插孔連接到帶有BNC端接的50歐姆同軸電纜來制作電纜。
5.N型轉BNC適配器。這用于使DSA輸入適應天線。
6.具有匹配頻率范圍的2個FM無線電天線。在本演示中，我們采用（2）來自RadioShack的BNC端接中心負載鞭狀天線。
在此設置中，我們要采用任意波形的正弦函數來創建支持我們要發送的信號的載波。音頻輸入信號將用于通過我們設置的偏差來調制載波頻率。
在美國，商業廣播電臺的發射頻率為87.9MHz至107.9MHz。FM偏差或載波頻率的調制量在載波頻率附近小于或等于150kHz，或+/-75kHz。
1.接通DSA的電源。
2.將N型適配器和天線連接到RF輸入
3.DG4000背面的CH1Mod/FSK/TRIG輸入的BNC-to-Phone插孔。
4.將中心頻率設置為等于任意波形發生器的載波頻率。在這個示例中，我們將DG4000設置為以100.00MHz輸出。
假如本地電臺干擾正在發射的頻段，則可能需要將頻率更改幾百kHz。您只需將載波更改幾百kHz。
5.將DSA的跨度設置為200kHz。
6.現在，我們可以解調FM信號并收聽傳輸。
得出結論：
本介紹證明，RIGOLTechnologies的產品，特別是頻譜分析儀和波形發生器，在處理涉及FM產生，調制和傳輸的應用方面非常有幫助。
-
