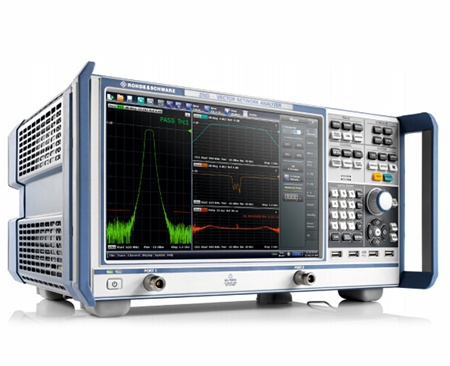

矢量網絡分析儀技術指標評測方法步驟
發布時間： 2021-11-17 瀏覽次數: 作者：邁昂科技
前提是認真了解一下矢網的組成部分和功能模塊：
一、矢網的組成部分和功能模塊
1、包含2個測試端口，也有4端口或更多測試端口。
2、一個雙定向耦合器，分別連接信號源通道、參考接收機和測量接收機。
3、在其中信號源提供輸出信號，可選配衰減器增加動態范圍，可選BiasT附加直流偏置；
4、參考接收機連接定向耦合器的前向耦合端，測量端口輸出功率；
電路參數分析–S參數（散射參數）
幅度（損耗、增益、駐波…）
相位、時延
使用頻率計（包含頻譜儀或接收機內置功能模塊，需連接外部高穩參考時鐘）直接測試被校網絡分析儀的端口信號輸出的頻率。
被校網絡分析儀采用單頻點CW輸出模式，選取的頻點依據儀器設備說明書；
被校網絡分析儀打開ALC，讀取被校端口的參考接收機波量；
設置被校網絡分析儀輸出0dBm，功率探頭讀數補償功分器損耗作為標準參考值，測量絕對功率準確度；
網絡分析儀被校端口連接50Ω負載匹配器。
被校網絡分析儀采用單頻點CW掃描模式，選取的頻點依據儀器設備說明書；
網絡分析儀信號源關閉輸出；讀取測量接收機波量；接收機中頻帶寬10Hz；檢波器RMS，500ms測量時間。
網絡分析儀被校端口連接短路器。
被校網絡分析儀采用單頻點CW掃描模式，選取的頻點依據儀器設備說明書；
網絡分析儀功率0dBm；測量Snn，n為被測端口號；中頻帶寬1kHz；
一、矢網的組成部分和功能模塊
1、包含2個測試端口，也有4端口或更多測試端口。
2、一個雙定向耦合器，分別連接信號源通道、參考接收機和測量接收機。
3、在其中信號源提供輸出信號，可選配衰減器增加動態范圍，可選BiasT附加直流偏置；
4、參考接收機連接定向耦合器的前向耦合端，測量端口輸出功率；
5、測量接收機連接定向耦合器的反向耦合端，測量端口輸入信號（包含反射信號）功率。
電路參數分析–S參數（散射參數）
分析信號（電磁波）在網絡中的傳輸和反射參數
幅度（損耗、增益、駐波…）
相位、時延
阻抗
使用頻率計（包含頻譜儀或接收機內置功能模塊，需連接外部高穩參考時鐘）直接測試被校網絡分析儀的端口信號輸出的頻率。
被校網絡分析儀采用單頻點CW輸出模式；至少選取網絡分析儀頻率范圍高、中、低3個頻點；輸出功率一般設定為0dBm。
被校網絡分析儀采用單頻點CW輸出模式，選取的頻點依據儀器設備說明書；
被校網絡分析儀打開ALC，讀取被校端口的參考接收機波量；
設置被校網絡分析儀輸出0dBm，功率探頭讀數補償功分器損耗作為標準參考值，測量絕對功率準確度；
在指標范圍調節輸出功率電平，頻譜儀測量相對功率線性值。
網絡分析儀被校端口連接50Ω負載匹配器。
被校網絡分析儀采用單頻點CW掃描模式，選取的頻點依據儀器設備說明書；
網絡分析儀信號源關閉輸出；讀取測量接收機波量；接收機中頻帶寬10Hz；檢波器RMS，500ms測量時間。
最大輸出功率與接收機本底噪聲之間的差值，即為動態范圍。
網絡分析儀被校端口連接短路器。
被校網絡分析儀采用單頻點CW掃描模式，選取的頻點依據儀器設備說明書；
網絡分析儀功率0dBm；測量Snn，n為被測端口號；中頻帶寬1kHz；
跡線結果統計測試，算數均值mean和標準差stddev。
八、S參數測量準確度
矢量網絡分析儀的S參數測量是其基本功能，因此，S參數測量準確度是表征矢網性能的重要參數。
通常情況下，采用一組已知參數的精密校驗件實現測量準確度的評估。
通過失配器(mismatch)和偏移短路器（offset-short）進行反射參數Snn（如S11和S22）測量準確度的驗證；通過衰減器（attenuator）或階梯阻抗線（Step-Through）進行傳輸參數Smn（如S21和S12）測量準確度的驗證。
R&SVNAMUC是驗證R&S矢網測量準確度和不確定度的評估軟件，可在電腦或矢網Windows平臺上使用。
校驗件是R&SZV-Z4xx系列校驗件，可選不同端口類型。
