如何使用數字示波器實現自動化測試？
發布時間： 2021-11-23 瀏覽次數: 作者：邁昂科技
前段時間有客戶遇到一個問題,他們公司生產制造小功率電機（馬達），生產制造出來的馬達要用數字示波器測量，這樣效率太低了，他們想在產線上自動測試，這個其實可以實現，數字示波器有個模板測試功能，當模板測試不通過時，數字示波器會發出一個脈沖信號，脈沖信號再連接到PLC控制器，就可以自動分離出不良品。
具體操作有以下幾點:

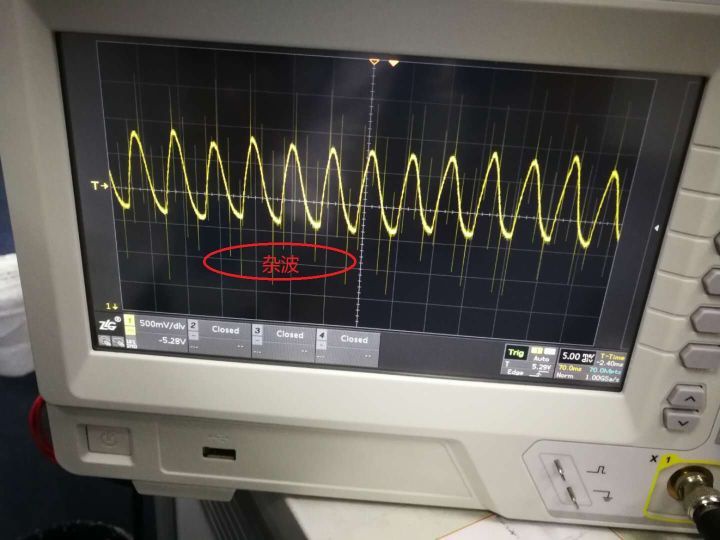

1、首先數字示波器要有濾波功能，如果沒有濾波功能沒法用模板去測試馬達，因?yàn)轳R達的波形比較雜亂，很多的雜波信號。如（圖1）所示：
上圖就是馬達轉動時用數字示波器測出的原始波形，我們可以看到很多的的尖刺，就是很多雜波，通常電機都是會有很多這樣的干擾（無刷電機干擾小一些），我們在進行模板測試前得把這些雜波給濾除掉，否則的話無法進行模板測試。

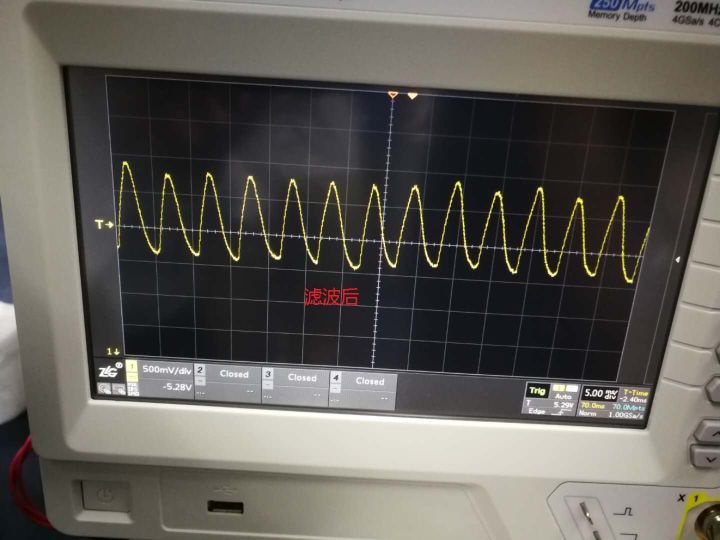

2、數字示波器開啟濾波功能后。效果如（圖2）所示：

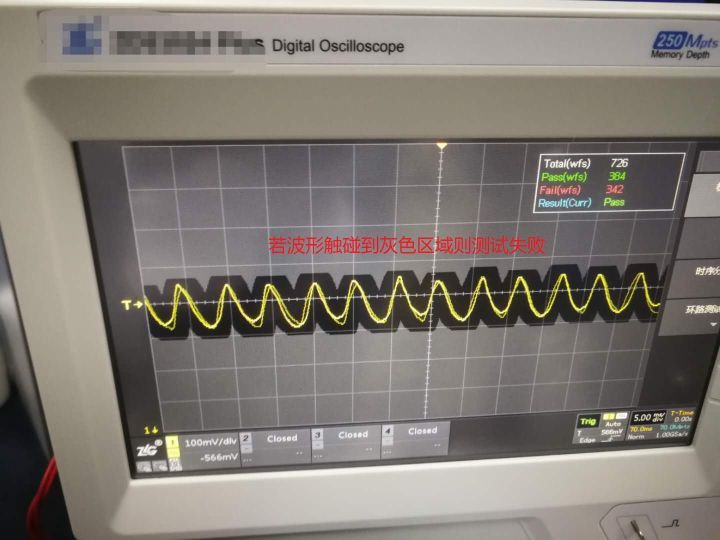

3、開啟模板測試。如（圖3）所示：
