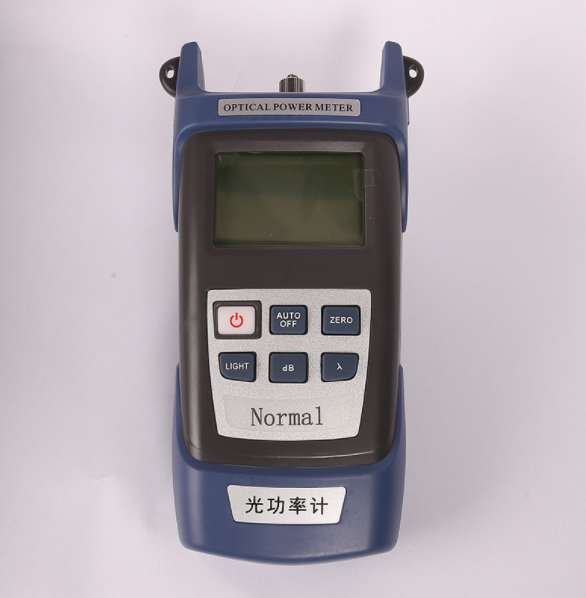

    光功率計就是指用于測量絕對光功率或通過一段光纖的光功率相對損耗的儀器。在光纖測量中，光功率計是重負荷常用表，通過測量發射端機或光網絡的絕對功率，一臺光功率計就可以評價光端設備的性能。用光功率計與穩定光源組合使用，則可以測量連接損耗、檢驗連續性，并幫助評估光纖鏈路傳輸質量。

1、光功率計測絕對光功率：只要接上光源，看屏幕第二排以DBM為單位的數值即為光功率數值。

2、光功率計測光纖衰減：如果知道發光設備的發光值，可以直接連上被測光纖，并得出數值后與發光設備的發光值相減，即可得出光纖的衰減值。若不清楚發光設備的發光值，按以下操作：

1）首先需要有提供光源的設備，如光纖收發器，光端機，光模塊，穩定光源等可以提供850nm、960nm、1300nm、1310nm、1490nm、1550nm中的一種發光波長的光源設備。

2）調整波長nm（顯示屏第一排），此為光源輸出波長，單模一般為1310nm、1550nm，多模一般為850nm。不清楚的情況下可以咨詢發光設備廠家。

3）發光功率值dBm（顯示屏第二排），接入直接顯示即是穩定光源的發光值。

4）dB（顯示屏第三排），在第一次測量時為直接計算得出，可忽略。

1、傳統校準的方法：傳統的光功率計校準的方法是通過一個激光光源經過衰減調節器，通過光纖連接器的插拔先后與標準光功率計和被測光功率計連接進行測量。傳統的校準的方法會引入插拔誤差和光源穩定性誤差。
