- 名稱：SDS6000 Pro系列高分辨率數字示波器
- 型號：SDS6000 Pro
- 品牌：鼎陽科技
- 描述：SDS6000 Pro可測量超過50種參數，包括水平類、垂直類、通道間延時類和混合測量類。參數統計功能可顯示任意參...
服務熱線：0755-86185757
產品概述
主要特點
選型指南
資料下載
高分辨率示波器，滿足更高精度的測試需求

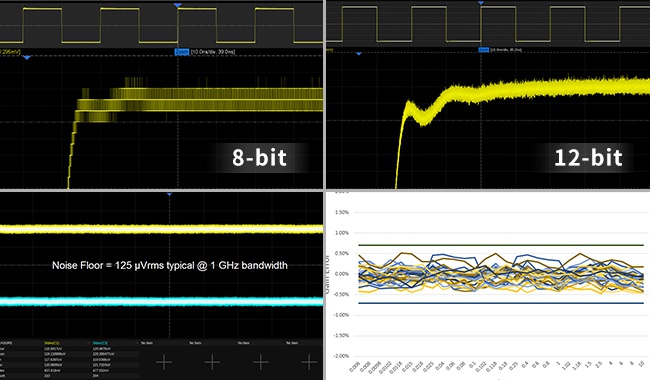

· 12-bit高分辨率ADC采樣，更好地呈現波形細節；
· 優秀的本底噪聲，在2GHz全帶寬下的底噪值僅為153 μVrms，讓12-bit ADC充分發揮性能；
· 典型值±0.5%的直流增益精度

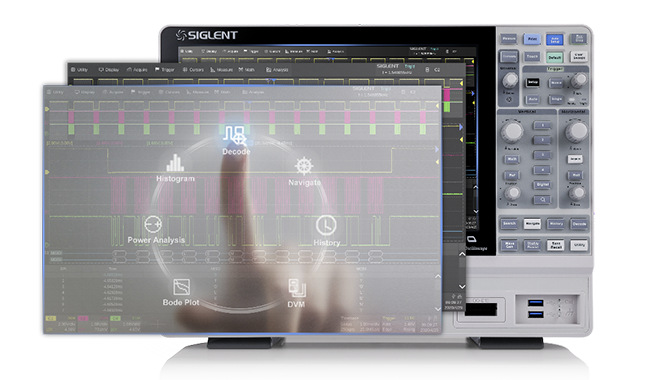

優秀的用戶界面和用戶體驗
· 配備12.1 英寸TFT-LCD 大顯示屏，分辨率1280*800；
· 電容式觸摸屏，專門為示波器操作定義的各種手勢，極大地提高了儀器操控效率；
· 內嵌WebServer，可直接通過網頁遠程訪問和操作示波器；
· 支持鼠標和鍵盤操作；
覆蓋多種行業的串行協議觸發和解碼
SDS6000 Pro提供多種串行協議觸發和解碼，覆蓋多個行業。
|
I2C, SPI
|
嵌入式串行協議觸發及解碼
|
|
UART
|
PC串行協議觸發及解碼
|
|
CAN, CAN FD, LIN, FlexRay ,SENT
|
汽車串行協議觸發及解碼
|
|
I2S
|
音頻串行協議觸發及解碼
|
|
MIL-STD-1553B
|
航空航天串行協議觸發及解碼
|
|
Manchester
|
以太網串行協議解碼
|
強大的測量功能
SDS6000 Pro可測量超過50種參數，包括水平類、垂直類、通道間延時類和混合測量類。
參數統計功能可顯示任意參數的五種測量值：當前值、平均值、最小值、最大值、標準差；可同時測量統計12種不同的參數。直方圖統計可以直觀地顯示參數的概率分布情況；趨勢圖可反應參數隨時間的變化規律。
此外，對水平方向上的測量（如周期、脈寬等），摒棄了傳統的一幀只獲得一個測量值的方法，將一幀中的所有指定水平項目的測量值都計算出來并納入統計，大大提高了測試效率
-
帶寬：350 MHz, 500 MHz, 1 GHz, 2 GHz
-
垂直分辨率：12-bit（H12）/10-bit（H10）
-
低本底噪聲：在 2 GHz全帶寬下低至153 μVrms
-
實時采樣率： 10 GSa/s（2GHz帶寬及8通道型號）
-
存儲深度： 500 Mpts（2GHz帶寬及8通道型號）
-
波形刷新率：750,000 wfm/s（Sequence模式）
規格參數
|
帶寬
|
350 MHz 、500 MHz 、1 GHz、2 GHz
|
|
實時采樣率
|
5 GSa/s、10 GSa/s（2GHz帶寬及8通道型號）
|
|
通道數
|
4/8+EXT
|
|
存儲深度
|
250 Mpts/CH、500 Mpts/CH（2GHz帶寬及8通道型號）
|
|
最高波形捕獲率
|
750,000 wfm/s（Sequence模式）
|
|
接口
|
USB 3.0 Host x2，USB 2.0 Host x2，USB 2.0 Device，LAN，micro SD卡, HDMI, 外觸發輸入，輔助輸出(TRIG OUT，PASS/FAIL),10 MHz In（僅8通道），10 MHz Out（僅8通道），AWG（僅8通道）
|
|
測量
|
超過50種參數測量，并支持直方圖和趨勢圖統計
|
|
數據分析和數據處理工具
|
搜索、導航、歷史、模板測試、數字萬用表、波特圖、電源分析（選配）、波形直方圖、計數器、抖動和眼圖分析（選配）
|
|
屏幕
|
12.1 英寸電容式觸摸顯示屏，分辨率1280*800
|
|
觸發類型
|
邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video）、第N邊沿、延遲、建立/保持時間、串行觸發
|
|
串行觸發和解碼（標配）
|
I2C, SPI, UART, CAN, LIN
|
|
串行觸發和解碼（選配）
|
CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester,ARINC429
|
|
數字通道（選配）
|
16 路，500 MSa/s采樣率, 12.5 Mpts/ch存儲深度；
16 路，1 GSa/s采樣率, 50 Mpts/ch存儲深度（2GHz帶寬及8通道型號）
|
|
信號發生器（選配）
|
4通道：外置隔離
8通道：內置
最高輸出頻率25 MHz，采樣率125 MSa/s，波形長度16 kpts
|
|
標配探頭
|
500 MHz，每通道 1 套
|
|
型號
|
模擬帶寬
|
通道數
|
最高實時采樣率
|
最高波形捕獲率
|
最大存儲深度
|
垂直分辨率
|
|
SDS6208 H12 Pro
|
2 GHz
|
8 + EXT
|
10 GSa/s
|
750,000 wfm/s
|
500 Mpts/ch
|
12-bit
|
|
SDS6204 H12 Pro
|
2 GHz
|
4 + EXT
|
10 GSa/s
|
750,000 wfm/s
|
500 Mpts/ch
|
12-bit
|
|
SDS6208 H10 Pro
|
2 GHz
|
8 + EXT
|
10 GSa/s
|
750,000 wfm/s
|
500 Mpts/ch
|
10-bit
|
|
SDS6204 H10 Pro
|
2 GHz
|
4 + EXT
|
10 GSa/s
|
750,000 wfm/s
|
500 Mpts/ch
|
10-bit
|
|
SDS6108 H12 Pro
|
1 GHz
|
8 + EXT
|
10 GSa/s
|
750,000 wfm/s
|
500 Mpts/ch
|
12-bit
|
|
SDS6104 H12 Pro
|
1 GHz
|
4 + EXT
|
5 GSa/s
|
750,000 wfm/s
|
250 Mpts/ch
|
12-bit
|
|
SDS6108 H10 Pro
|
1 GHz
|
8 + EXT
|
10 GSa/s
|
750,000 wfm/s
|
500 Mpts/ch
|
10-bit
|
|
SDS6104 H10 Pro
|
1 GHz
|
4 + EXT
|
5 GSa/s
|
750,000 wfm/s
|
250 Mpts/ch
|
10-bit
|
|
SDS6058 H12 Pro
|
500 MHz
|
8 + EXT
|
10 GSa/s
|
750,000 wfm/s
|
500 Mpts/ch
|
12-bit
|
|
SDS6054 H12 Pro
|
500 MHz
|
4 + EXT
|
5 GSa/s
|
750,000 wfm/s
|
250 Mpts/ch
|
12-bit
|
|
SDS6058 H10 Pro
|
500 MHz
|
8 + EXT
|
10 GSa/s
|
750,000 wfm/s
|
500 Mpts/ch
|
10-bit
|
|
SDS6054 H10 Pro
|
500 MHz
|
4 + EXT
|
5 GSa/s
|
750,000 wfm/s
|
250 Mpts/ch
|
10-bit
|
|
SDS6034 H12 Pro
|
350 MHz
|
4 + EXT
|
5 GSa/s
|
750,000 wfm/s
|
250 Mpts/ch
|
12-bit
|
|
SDS6034 H10 Pro
|
350 MHz
|
4 + EXT
|
5 GSa/s
|
750,000 wfm/s
|
250 Mpts/ch
|
10-bit
|
