- 名稱：SDS7000A系列高分辨率數字示波器
- 型號：SDS7000A
- 品牌：鼎陽科技
- 描述：SDS7000A 系列高分辨率數字示波器，具有 12-bit 垂直分辨率、 優秀的本底噪聲性能和垂直測量精度，最大帶寬...
服務熱線：0755-86185757
產品概述
主要特點
選型指南
資料下載
SDS7000A 系列高分辨率數字示波器，具有 12-bit 垂直分辨率、
優秀的本底噪聲性能和垂直測量精度，最大帶寬 4 GHz，采樣率
最高 20 GSa/s，提供 4 個模擬通道和 16 個數字通道，存儲深度
可達 1 Gpts/通道，能滿足更高帶寬、更高精度的測量需求。
SDS7000A 采用 SPO 技術，波形捕獲率高達 100 萬幀/秒，具
有 256 級輝度等級及色溫顯示；創新的數字觸發系統，觸發靈敏
度高，觸發抖動小；支持豐富的智能觸發、串行總線觸發和解碼；
支持歷史（History）模式、分段采集（Sequence）、模板測試、
搜索、導航、波形直方圖、波特圖、電源分析、眼圖和抖動分析、
協議一致性分析等高級分析模式；具備豐富的測量和數學運算功
能。SDS7000A 延續了鼎陽示波器良好的易用性和用戶體驗，采用 15.6 英寸電容式觸摸屏，支持多種手勢實現對波形和菜單的
常用操作，結合前面板的多個一鍵操作按鍵，極大地優化了操作示波器的效率；支持外接顯示器和鼠標，支持通過網頁訪問進行
操控，支持完備的遠程命令集，使用靈活，可適用多種應用場景。

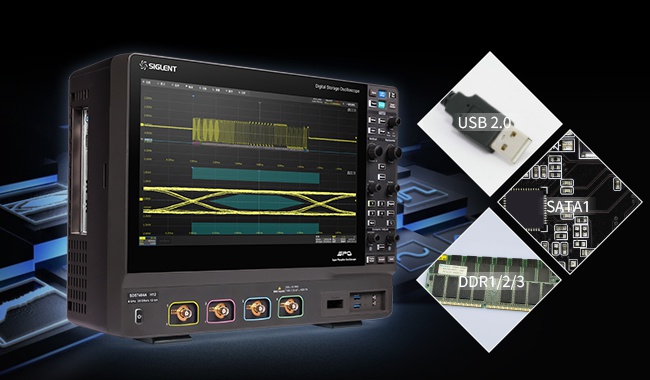

4G分明 | 真高清
SDS7000A系列作為鼎陽科技新旗艦示波器產品，最高帶寬提升至 4GHz，上升時間僅為100ps，比2GHz帶寬的示波器快了一倍以上，能支持測量USB2.0、SATA1、DDR1/2/3等信號，應用場景更加豐富；同時采用了全新15.6英寸高清觸摸屏，支持分屏顯示功能，從整體到細微處波形清晰可靠，帶來全新的測量體驗。
處理器全面升級
SDS7000A作為新旗艦機型實現了處理器的全面升級，由嵌入式ARM處理器升級為X86處理器，使系統響應速度，測量、運算、分析速度都實現了大幅度的提升，給未來軟件分析功能的擴展留下了更多的可能性。

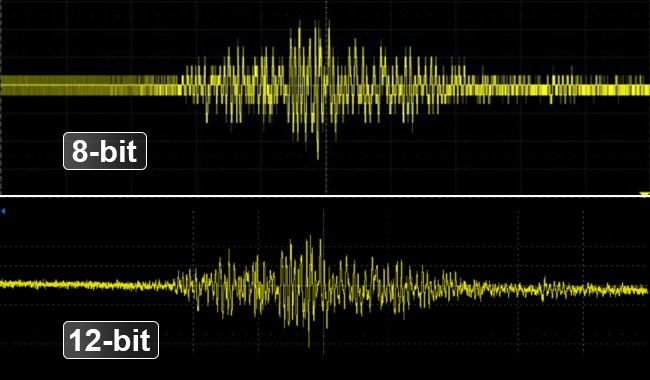

12-bit ADC，信號分辨能力更強16倍
目前許多移動電子產品設計都朝著低功耗、低電壓電子系統的趨勢發展，因此對數字示波器等測試測量?jī)x器的精度也提出了更高的要求。12-bit高分辨率示波器的量化誤差比普通的8-bit示波器小16倍，能助力工程師更完整清晰地觀測到波形的細節，并進行更精準的波形測量。
20 GSa/s高采樣率與1 Gpts長存儲深度
根據奈奎斯特采樣定律，為了保證采樣后的數字信號能完整復原真實信號的信息，一般實際應用中需要保證采樣率為信號最高頻率的2.56～4倍。SDS7000A系列示波器的采樣率最高達20 GSa/s，是最高帶寬的5倍，能完美避免因采樣率不足而導致的信號失真。再搭配上最大1 Gpts/通道的長存儲深度，在長時間捕獲波形的同時，依然能使用更高的采樣率高保真捕獲波形，充分發揮4GHz帶寬性能。

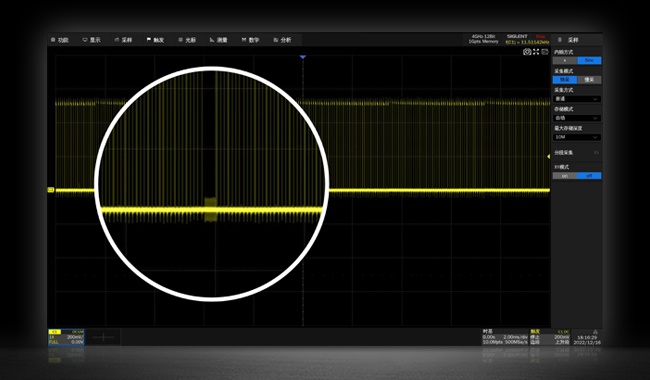

100萬幀/秒高波形捕獲率
超高的波形捕獲率使示波器能快速捕獲到偶發的異常信號，給測試測量帶來充分的“安全感”

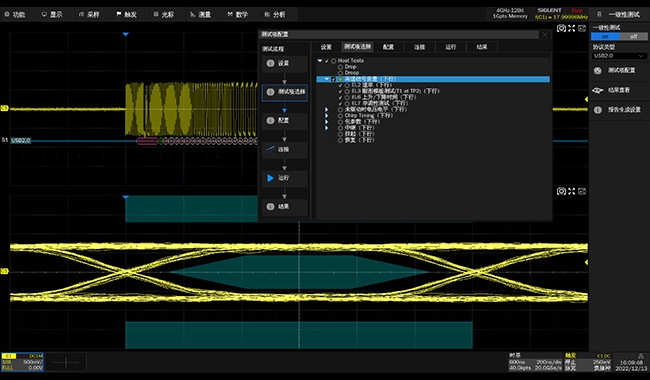

協議一致性分析
SDS7000A系列示波器提供多種串行協議觸發和解碼，覆蓋多個行業。第一個發布版本首次支持以太網和USB2.0的協議一致性分析，未來還將繼續擴展可分析的協議，以適配更多領域。

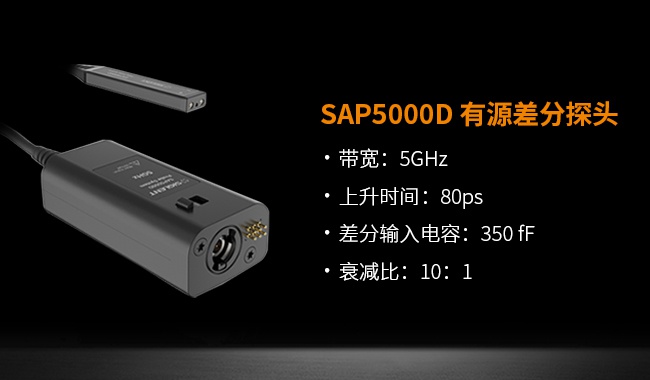

5 GHz有源差分探頭
與SDS7000A同步推出的還有SAP5000D 系列有源差分探頭，其帶寬 5GHz，上升時間 80ps，差分輸入電容 350fF，衰減比 10:1。
|
帶寬
|
4GHz 、3GHz 、2 GHz
|
|
實時采樣率
|
20 GSa/s (交織模式)；10 GSa/s (非交織模式)
|
|
通道數
|
4 + EXT
|
|
存儲深度
|
500 Mpts/ch標配，1 Gpts/ch選配
|
|
波形捕獲率
|
最高100萬幀/秒
|
|
接口
|
通信接口：4x USB Host 3.1 Gen 1，2x USB 3.0 Host，USB 2.0 Device（支持USBTMC），2x 1000M LAN（支持VXI-11+SCPI， Telnet（端口5024）+SCPI，套接字（端口5025）+SCPI編程，LXI，WebServer）
顯示接口：1x DVI-D: up to 1920x1200 @ 60Hz; 1x DP 1.2: up to 4096x2304 @ 60Hz; 1x HDMI 1.4: up to 4096x2160 @ 60Hz
音頻接口：Mic input, Audio Output
其它：外觸發輸入，輔助輸出（TRIG OUT，PASS/FAIL），10 MHz In，10 MHz Out
|
|
測量
|
超過50種參數測量，并支持直方圖和趨勢圖統計
|
|
數字通道（選件）
|
16 路，1 GSa/s采樣率, 50 Mpts/ch存儲深度
|
|
屏幕
|
15.6英寸電容式觸摸高清顯示屏（分辨率1920x1080）
|
|
觸發類型
|
邊沿、斜率、脈寬、窗口、欠幅、間隔、超時、碼型、視頻、前提邊沿、第N邊沿、延遲、建立/保持時間、串行觸發
|
|
處理器系統
|
Intel Core i3-8100 或更優，32GB內存，250GB硬盤，Linux操作系統
|
|
串行觸發和解碼
|
標配：I2C, SPI, UART, CAN, LIN
選配：CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (僅解碼)，USB2.0 (僅解碼)
|
|
數據分析和數據處理工具
|
搜索、導航、歷史、模板測試、數字電壓表、電源分析（選配）、波形直方圖、計數器、眼圖和抖動分析（選配）、USB2.0和100M以太網協議一致性分析（選配）
|
|
信號發生器（選件）
|
內置，最高輸出頻率50 MHz，采樣率125 MSa/s，波形長度16 kpts
|
|
探頭
|
標配500 MHz無源探頭, 每通道1套
選配5 GHz有源差分探頭
|
