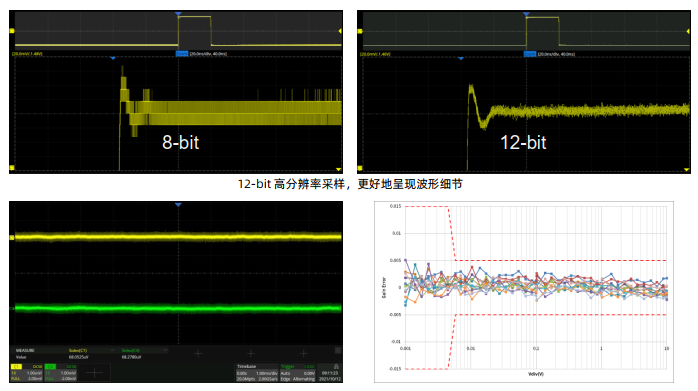

全帶寬下12-bit高分辨率，體驗豪華的小信號分析能力
· 12-bit高分辨率ADC采樣，更好地呈現波形細節。相比于普通的8-bit示波器256級量化等級，12-bit示波器可達到4096級，是普通示波器的16倍，具備更小的量化誤差。
· 低至0.5%的直流增益精度。
· 本底噪聲，在500MHz全帶寬下低至 70 μVrms，讓12-bit ADC充分發揮性能。

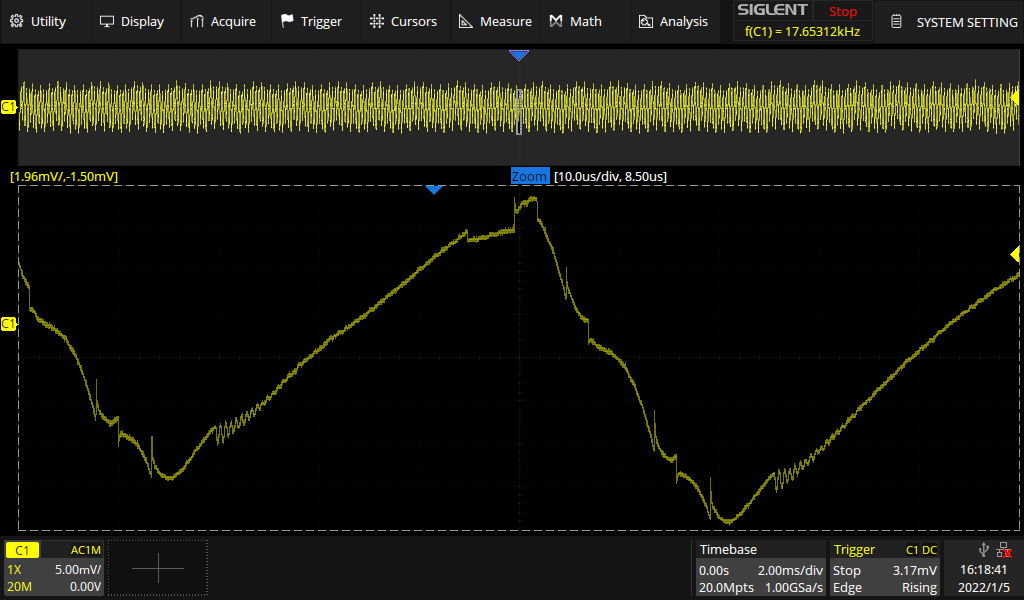

電源軌分析
SDS2000X HD系列12-bit高分辨率可清楚地觀察到電源軌小信號細節。0.5%的直流增益精度，給小信號測量帶來前所未有的信心。
標配2M點FFT功能，還可實現在頻域分析信號，以定位噪聲來源。
強大的電源測試功能
SDS2000X HD標配了波特圖功能，并且支持后期通過軟件開通電源分析選件功能，為電源工程師在實際測試中節省大量的時間。波特圖功能可用于做電源環路分析，得到環路的幅頻和相頻曲線，從而分析環路設計的裕量。
同時，SDS2000X HD電源分析套件還提供了SOA(安全工作區測量)，開關損耗，諧波分析等功能。為電源工程師帶來了整套的測試方案。
串行協議分析
SDS2000X HD標配了I2C、SPI、 UART、 CAN、 LIN五種串行協議觸發及解碼，并可選配CAN FD、 FlexRay、 I2S、MIL-STD-1553B、SENT和Manchester等多種協議。通過事件列表顯示，能快速、直觀地將總線的協議信息以表格形式顯示，并能同時顯示2個總線解碼結果。
